あなたはトラックにいます。 あなたの指が送信機でけいれんし、あなたのRCカーは即座に反応し、コーナーを通って完璧な線を切り開きます。 抽象的なコマンドをその正確な物理的なステアリングアクションに変換する理由を疑問に思ったことはありませんか?
答えは、サーボの静かで勤勉な仕事の中で、ボディシェルの下にあります。 それは単なるステアリングモーター以上のものです。それはあなたとあなたの車の間の重要なリンクです-あなたの入力を現実に変換する橋。
サーボの世界を深く掘り下げて、すべての真面目な愛好家が持つべきコア知識を開梱しましょう。
本質的に、サーボは閉ループ位置システムである。 その主な使命は、命令された角度まで迅速かつ正確に移動し、その位置を力に逆らってしっかりと保持することです。
これは、連続回転を提供する標準のドライブモーターとは根本的に異なります。 サーボを忠実な兵士と考えてください。送信機は「30度右折」という命令を出します。 サーボは最大速度と力でその30度の位置にスナップし、外部からの圧力に抵抗して、言われた場所に正確に留まります。

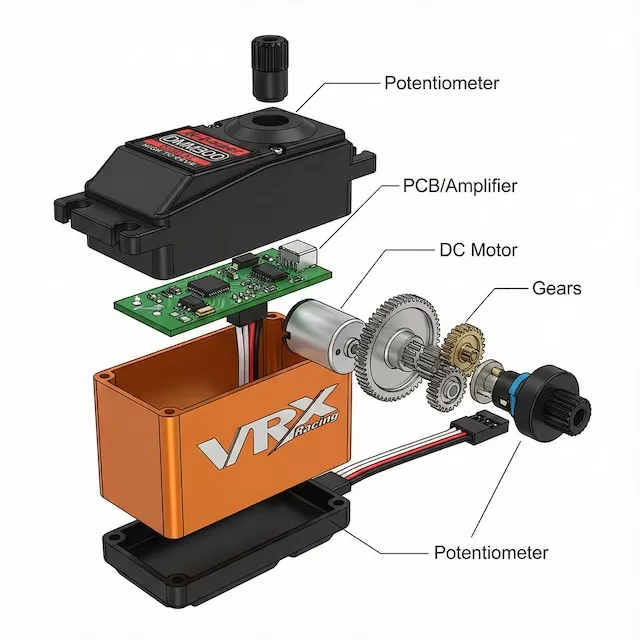

パフォーマンスを理解するには、ケースの内部を見る必要があります。 標準的なサーボはから成っています:
PCB/アンプ (The Brain): 以前は制御回路基板として知られていましたが、受信機からPWM信号を受信し、ターゲット位置をデコードします。
DCモーター (ハート): 生の回転力を提供します。
ギアトレイン (筋肉): モーターの高RPMと低トルクを、ホイールを回すのに必要な低RPMの高トルクに変換します。
ポテンショメータ (感覚): 出力スプラインに接続され、常に実際の角度を測定し、この情報をPCBにフィードバックします。
出力スプライン & ホーン: ステアリングリンケージに接続し、回転運動をプッシュプルアクションに変換するインターフェイス。
ワークフロー: コマンド → 脳 (PCB) → 心臓 (モーター) → 筋肉 (ギア) → アクション (ホーン) → フィードバック (ポテンショメータ) → 修正。 この閉ループサイクルは1秒間に数千回発生し、ピンポイントの精度を確保します。
2つの重要なパラメータがサーボの特性を定義する。 トレードオフを理解することは、正しいものを選択するための鍵です。
Kg-cmまたはoz-inで測定されます。
サーボが重くてグリップのあるタイヤを回し、バンプを通してその位置を保持できるかどうかを判断します。
トルクが不十分な場合、ステアリングが遅くなり、コーナーで適切に中央に配置されない可能性があります。
60度あたりの秒数で測定されます。
それはあなたの入力に応答する車両の遅れを決定します。
速度が速いということは、シケインやスライドの修正に不可欠な、より即時の接続された感触を意味します。
クローラー & モンスタートラック: 高トルクを優先します。 彼らは大規模な地形抵抗を克服し、しばしば所定の位置に「ロック」する必要があります。
オンロードレーシング & ドリフト: 高速を優先します。 ミリ秒がコーナーへのラインを決定します。
バギー & トラギー: バランスを求める。 高いグリップ面には迅速な対応と、着陸後にホイールを再入力するのに十分なトルクが必要です。
アナログサーボ: より低い周波数 (〜50Hz) で動作します。 それらは信号間で一時的に「休む」可能性があり、その結果、反応時間が遅くなり、「デッドバンド」が大きくなります。
デジタルサーボ: 高速マイクロプロセッサ (〜300Hz) を備えています。 彼らは常に位置を監視し、補正パルスを執拗に発射します。 これにより、より高速な応答、より大きな保持力、および正確なセンタリングが実現します。
評決: 現代のRCにとって、デジタルは明白な選択です。
コアモーター: 従来の重鉄コアローターは慣性が高いため、開始と停止が遅くなります。
コアレスモーター: 中空のワイヤーメッシュ構造を使用します。 最小の慣性は爆発的な加速とより高い効率をもたらします。 ハイエンドの競争用サーボは、ほぼ独占的にコアレス (またはブラシレス) テクノロジーを使用します。
ギアトレインは耐久性を決定します。
プラスチック/ナイロンギア: 軽量で静か。 クラッシュ時に最初に故障 (ストリップ) するように設計されており、モーターを節約するための「機械的ヒューズ」として機能します。 RTR (Ready-to-Run) または軽いオンロードカーに最適です。
メタルギア (スチール/チタン): 非常に強い。 大きな影響に耐えることができますが、重くて騒々しいです。 モンスタートラックやバッシャーに不可欠です。
ハイブリッド/複合ギア: 多くのミッドエンドからハイエンドのサーボのための選択。 彼らは、高応力の場所 (最終出力など) で金属製の歯車を使用し、他の場所ではプラスチックを使用して、重量、強度、およびノイズのバランスを取ります。
選択戦略
サーボをアプリケーションに合わせます。 40kg cmのトルクが1/5スケールのモンスタートラックの場合と同じように、0.05sの速度は1/10ドリフトカーにとって意味があります。
電圧問題: システムが6.0V、7.4V、または8.4V (HV) をサポートしているかどうかを確認します。 性能は電圧によって劇的に変化します。
インストールのヒント
ゼロスロップ: 高品質のサーボホーンを使用し、安全なフィット感を確保します。
EPAの設定 (エンドポイント調整): 重要です! 物理的なステアリングストップに対してサーボが負担するのを防ぐために、トランスミッターを調整します。 これにより、過熱や損傷を防ぎます。
メンテナンスの知恵
ギアの摩耗を定期的にチェックし、サーボグリースで潤滑します。
それをきれいに保つ。 防水サーボでさえ、ウェットラン後は完全に乾燥させる必要があります。
RCの世界では、パワーはあなたがどれだけ速く進むことができるかを決定しますが、サーボはあなたがどれだけ正確に運転できるかを決定します。 轟音のモーターほど派手ではないかもしれませんが、それは運転車の接続の基礎です。
一流のサーボへのアップグレードは、多くの場合、知覚されるパフォーマンスのための最も影響力のある単一の変更です。 この「歌われていないヒーロー」を尊重し、理解してください。なぜなら、あなたが彫るすべての完璧なコーナーは、あなたとあなたのマシンの間の静かで正確なハイタッチだからです。
